Feuchtigkeit ist oft der unsichtbare Feind, der große Schäden am Zuhause anrichten kann. Tatsächlich entstehen etwa 90 % der Bauschäden im Kellerbereich durch von außen eindringende Nässe. Eine fachgerecht verlegte Drainage, auch Dränung genannt, ist ein bewährtes Entwässerungssystem, das dazu dient, Ihr Gebäude effektiv vor diesem Problem zu schützen und so die Bausubstanz langfristig zu erhalten.
Das Wichtigste in Kürze:
- Eine Drainage verlegen Sie immer unterhalb der Fundamentoberkante, meist also unter dem Kellerboden.
- Die Verlegung muss mit einem Gefälle von mindestens 0,5 % erfolgen, wobei 2 % empfohlen werden, und benötigt eventuell eine Genehmigung der Gemeinde.
- Die Planung und Ausführung einer Drainage sind in der DIN 4095 geregelt und wichtig für einen dauerhaften Schutz vor Feuchtigkeitsschäden.

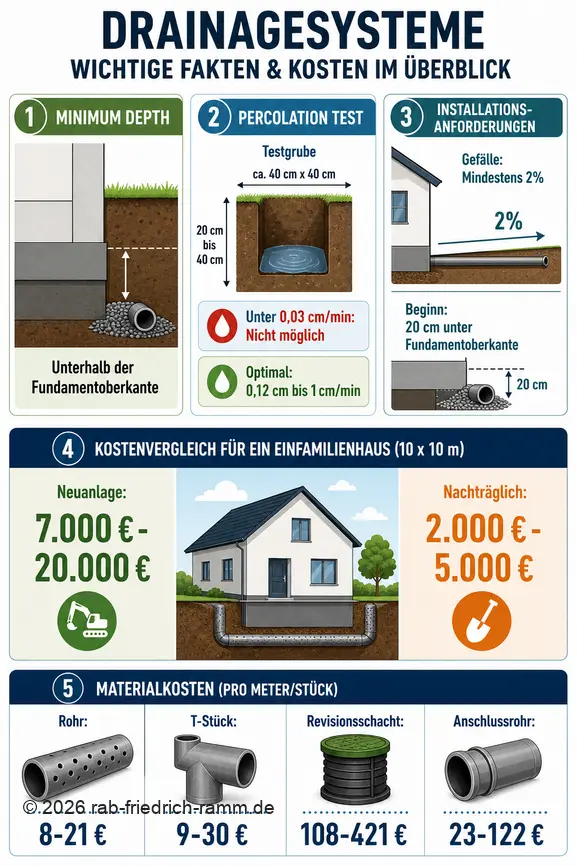

Wichtige Zahlen:
| Donnée | Valeur |
|---|---|
| Anteil der Kellerschäden durch Nässe | ca. 90 % |
| Grube für Versickerungstest | ca. 40 cm x 40 cm, 20-40 cm tief |
| Versickerungsrate: nicht möglich | unter 0,03 cm/min |
| Versickerungsrate: Optimalbereich | zwischen 0,12 cm und 1 cm/min |
| Gefälle des Drainagerohrs (Empfehlung) | mindestens 2 % |
| Startpunkt des Rohrs ab Fundamentoberkante | 20 cm darunter |
| Überdruckbeständigkeit Drainagerohre (DIN 4095) | 0,2 m Wassersäule |
Warum ist eine Drainage am Haus wichtig?
Eine Drainage am Haus ist entscheidend, um Feuchtigkeitsprobleme im Kellerbereich von vornherein zu verhindern. Sie ist ein gezieltes Entwässerungssystem, das auftretendes Wasser sammelt und kontrolliert ableitet, bevor es in die Bausubstanz eindringen kann.
Schutz vor Feuchtigkeit und Bauschäden
Der Hauptgrund für die Installation einer Drainage ist der umfassende Schutz vor Feuchtigkeit und den damit verbundenen Bauschäden. Eine Drainage fängt dieses Wasser ab, bevor es Druck auf die Grundmauern ausüben oder durch kleinste Risse ins Innere gelangen kann. So bleibt Ihr Fundament trocken und stabil.
Risiken von nassem Mauerwerk und Schimmelbildung
Nasses Mauerwerk birgt erhebliche Risiken für die Gebäudestruktur und die Gesundheit der Bewohner. Es kann zu Ausblühungen, Putzabplatzungen und im schlimmsten Fall zu statischen Problemen führen. Zudem bietet Feuchtigkeit den idealen Nährboden für Schimmelpilze, die nicht nur unangenehme Gerüche verursachen, sondern auch allergische Reaktionen und Atemwegserkrankungen auslösen können. Eine funktionierende Drainage hilft, diese Risiken effektiv zu minimieren. Eine Drainage ersetzt niemals eine professionelle Gebäudeabdichtung, sondern ergänzt diese sinnvoll.

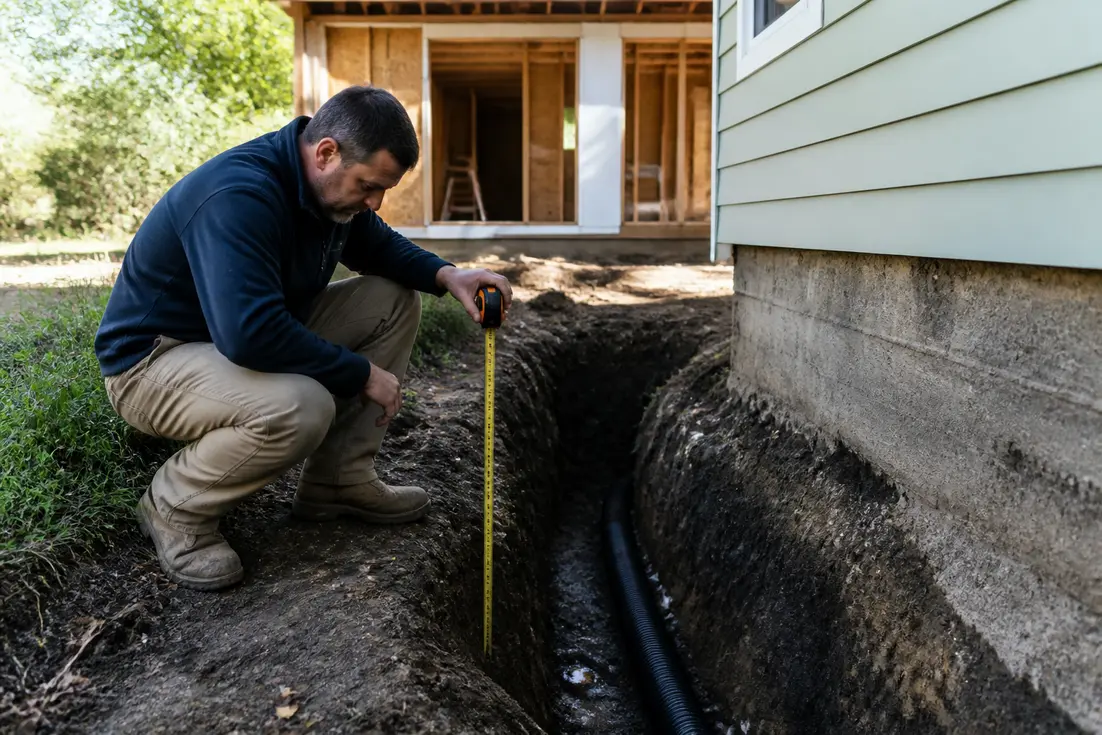

Wie tief sollte eine Drainage verlegt werden?
Die korrekte Verlegetiefe ist entscheidend für die Effektivität einer Drainage. Grundsätzlich sollte das Drainagesystem immer unterhalb der Fundamentoberkante Ihres Hauses liegen, um das anfallende Wasser zuverlässig abzuleiten. Dies bedeutet in der Praxis, dass die Rohre, sofern das Haus einen Keller hat, üblicherweise unterhalb des Kellerbodens verlegt werden.
Unterhalb der Fundamentoberkante
Damit die Drainage ihre Funktion als Schutzschild optimal erfüllen kann, muss das Drainagerohr 20 cm unter der Oberkante des Fundaments beginnen. Der Graben, in dem die Drainagerohre verlegt werden, sollte zudem einen Abstand von etwa 50 cm zur Grundmauer des Hauses haben. Dieses Vorgehen stellt sicher, dass das Wasser, welches an den Außenwänden herunterläuft, vollständig erfasst und abgeleitet wird, bevor es die Fundamente erreichen kann.
Bedeutung des Grundwasserspiegels
Ein kritischer Punkt bei der Planung und Verlegung ist der Grundwasserspiegel. Die Verlegung einer Drainage ist nicht ohne Weiteres erlaubt, wenn der Grundwasserspiegel über der Fundamentoberkante liegt. Steht das Grundwasser also auf Höhe der Fundamentfläche oder darüber, ist eine herkömmliche Drainage unzulässig und andere Maßnahmen zur Wasserdichtigkeit des Kellers müssen ergriffen werden. Klären Sie dies unbedingt vor Beginn der Arbeiten ab, eventuell auch mit der zuständigen Gemeinde, da eine Genehmigung erforderlich sein kann.
Schritt-für-Schritt-Anleitung: Drainage verlegen
Eine Drainage verlegen ist ein Projekt, das sorgfältige Planung und exakte Ausführung erfordert. Diese Schritt-für-Schritt-Anleitung zeigt die wichtigsten Phasen, um Ihr Haus effektiv vor Feuchtigkeit zu schützen.
Vorbereitung: Versickerungstest durchführen
Bevor Sie mit dem Aushub beginnen, ist ein Versickerungstest wichtig, um die Durchlässigkeit des Bodens zu prüfen. Graben Sie dazu eine circa 40 cm x 40 cm große und 20 cm bis 40 cm tiefe Grube. Die ebene Sohle bedecken Sie mit einer 2 cm dicken Feinkies- oder Grobsandschicht. Füllen Sie Wasser ein und beobachten Sie die Versickerungsrate.
Ist diese kleiner als 0,03 cm/min, ist eine Versickerung nicht möglich und eine Drainage definitiv sinnvoll. Eine Rate zwischen 0,03 cm und 0,12 cm/min deutet auf eine Versickerung hin, die erhöhte Zwischenspeicherkapazität erfordert. Im Optimalbereich für die Versickerung liegt die Rate zwischen 0,12 cm und 1 cm/min. Vergessen Sie nicht, vor dem Start auch die Notwendigkeit einer Genehmigung bei Ihrer Gemeinde zu prüfen.
Planung: Verlauf und Materialbedarf ermitteln
Die Planung ist das A und O. Das Drainagerohr sollte entlang der Grundmauern Ihres Hauses verlaufen und von dort zu einer geeigneten Versickerungsstelle oder einem Sammelschacht führen. Planen Sie den Graben etwa 50 cm von der Hauswand entfernt. Beachten Sie beim Ausheben des Grabens unbedingt das Gefälle für die Drainagerohre: Der höchste Punkt liegt auf der gegenüberliegenden Seite der Versickerungsstelle. Ein Gefälle von mindestens 0,5 % ist vorgeschrieben, ich empfehle aber mindestens 2 %, um eine optimale Fließgeschwindigkeit des Wassers zu gewährleisten.

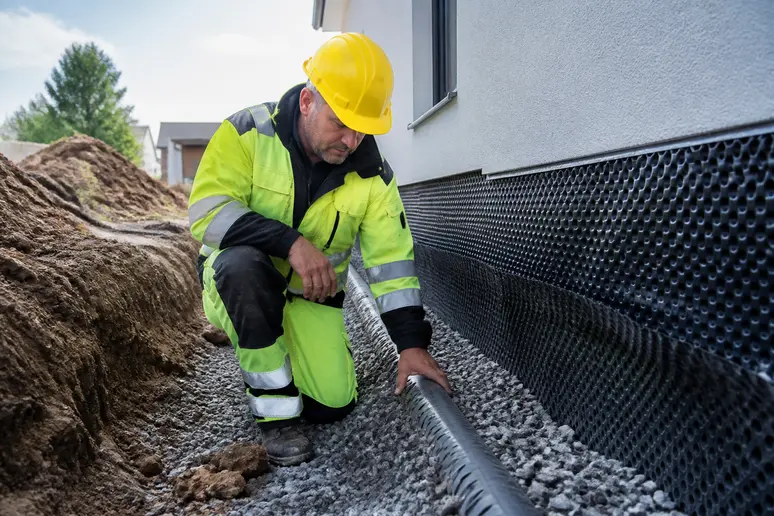

Praktische Umsetzung: Graben ausheben und Rohre verlegen
Heben Sie den Graben aus und achten Sie dabei genau auf das eingeplante Gefälle. Das Drainagerohr muss im Kiesbett verlegt werden und sollte 20 cm unter der Oberkante des Fundaments beginnen. Bauen Sie in jede Ecke ein T-Stück und einen Revisionsschacht ein, der auch als Drainageschacht, Dränschacht oder Kontrollschacht bezeichnet wird. Diese Schächte sind wichtig für die spätere Wartung und Kontrolle des Systems. Für die Hausdrainage sollten Sie keine gelben Drainagerohre verwenden, da diese nicht die nötige Leistung erbringen.
Anschluss und Verfüllung
Nachdem die Rohre im Kiesbett verlegt und alle Anschlüsse hergestellt sind, geht es an die Verfüllung des Grabens. Beginnen Sie mit einer Schicht aus Drainagematerial, beispielsweise Kies, das die Rohre vollständig umschließt und eine gute Wasserdurchlässigkeit gewährleistet. Anschließend wird der Rest des Grabens schichtweise mit dem ursprünglichen Erdaushub wieder aufgefüllt und verdichtet. Bei einer Ringdrainage werden spezielle Rohre und Schächte verwendet, um den Wasserdruck zu kontrollieren und das Wasser effektiv abzuleiten.
Welche Normen sind beim Drainage verlegen zu beachten?
Beim Verlegen einer Drainage sind handwerkliches Geschick, gute Planung und die Einhaltung spezifischer technischer Normen gefragt. Diese stellen sicher, dass Ihr Entwässerungssystem effizient und dauerhaft funktioniert und den gesetzlichen Anforderungen entspricht. In Deutschland ist hierfür vor allem die DIN 4095 maßgebend, die als Leitfaden für Gebäudedrainagen dient.
Die DIN 4095 für Gebäudedrainagen
Die Verlegung einer Drainage ist in Deutschland durch die DIN-Norm 4095 geregelt. Diese Norm definiert die Anforderungen an Drainagesysteme zum Schutz von Gebäuden vor Feuchtigkeit aus dem Boden. Sie gibt unter anderem vor, wie Drainagerohre zu verlegen sind, welches Gefälle einzuhalten ist und welche Materialien verwendet werden dürfen. Die Einhaltung dieser Norm ist für die Funktionalität und eventuelle Gewährleistungsansprüche von großer Bedeutung. Überprüfen Sie immer die aktuell gültigen Fassungen und Anforderungen.
Anforderungen an Drainagerohre nach DIN 4095
Gemäß der DIN 4095 müssen Drainagerohre für Gebäude und Bauwerke bestimmten technischen Kriterien genügen. Dazu gehört, dass sie einem leichten Überdruck von 0,2 m Wassersäule standhalten müssen. Dies garantiert, dass die Rohre auch bei temporär höherem Wasserdruck stabil bleiben und ihre Funktion nicht beeinträchtigt wird. Die Norm legt zudem Materialeigenschaften fest, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen sicherstellen. Daher ist es wichtig, nur Rohre zu verwenden, die diese Anforderungen erfüllen und speziell für Gebäudedrainagen geeignet sind.
Was kostet die Verlegung einer Drainage?
Die Kosten für das Verlegen einer Drainage können je nach Umfang des Projekts, den örtlichen Gegebenheiten und der gewählten Ausführung stark variieren. Eine realistische Kostenschätzung ist wichtig, bevor Sie ein solches Projekt in Angriff nehmen. Wir betrachten hier die gängigen Richtwerte am Markt, damit Sie eine gute Grundlage für Ihre Planung haben.
Kostenübersicht für Materialien und Arbeitsaufwand
Für die Verlegung einer Drainage um ein durchschnittliches Einfamilienhaus (z.B. 10x10m Grundfläche) können die Gesamtkosten im Durchschnitt zwischen 7.000 € und 20.000 € liegen. Diese Spanne deckt sowohl Materialkosten als auch den Arbeitsaufwand für Erdarbeiten und Installation ab.
Wenn eine Drainage nachträglich verlegt werden muss, können die Gesamtkosten für ein Einfamilienhaus typischerweise zwischen 2.000 € und 5.000 € liegen. Planen Sie immer einen Puffer für unvorhergesehene Gegebenheiten ein, da jede Baustelle einzigartig ist.
Vergleich von Kostenschätzungen verschiedener Anbieter
Die Materialkosten setzen sich aus verschiedenen Komponenten zusammen. Für Drainagerohre können Sie mit etwa 8 € bis 21 € pro Meter rechnen. Ein T-Stück schlägt mit ungefähr 9 € bis 30 € pro Stück zu Buche. Revisionsschächte, die für Wartung und Kontrolle unerlässlich sind, liegen preislich bei etwa 108 € bis 421 € pro Stück.
Anschlussrohre kosten in der Regel zwischen 23 € und 122 € pro Stück. Um die genauen Kosten für Ihr Projekt zu ermitteln, sollten Sie immer mehrere Angebote von verschiedenen Fachbetrieben einholen. Vergleichen Sie nicht nur den Endpreis, sondern auch die detaillierte Leistungsbeschreibung und die verwendeten Materialien.

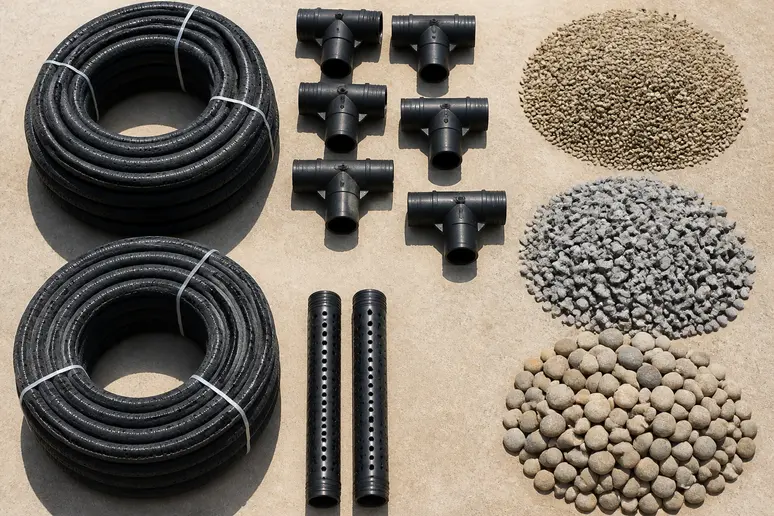

Welche Materialien werden für eine Drainage benötigt?
Für eine effektive Drainage benötigen Sie eine Reihe spezifischer Materialien, die alle eine wichtige Funktion im System erfüllen. Die Auswahl der richtigen Komponenten ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer Drainageanlage.
- Drainagerohre: Diese sind das Herzstück des Systems. Sie müssen perforiert sein, um Wasser aufnehmen zu können, und robust genug, um dem Erddruck standzuhalten. Wichtig ist hier, dass Sie keine gelben Drainagerohre für die Gebäudedrainage verwenden, da diese in der Regel nicht die erforderliche Leistung für diese Aufgabe haben.
- Kiesbett: Die Drainagerohre werden in einem Kiesbett verlegt. Dieses dient als Filter, der das Eindringen von feinen Erdpartikeln in die Rohre verhindert und gleichzeitig eine gute Wasserdurchlässigkeit um das Rohr herum gewährleistet.
- T-Stücke und Anschlussrohre: Diese Elemente ermöglichen es, die Drainagerohre an den Ecken des Hauses miteinander zu verbinden und das System an die Versickerungsstelle oder den Kanal anzuschließen.
- Revisionsschächte (Kontrollschächte): Diese werden an jeder Ecke des Hauses installiert. Sie sind unerlässlich für die Wartung und Kontrolle des Drainagesystems, da sie es ermöglichen, die Rohre bei Bedarf zu spülen oder zu inspizieren.
- Geotextil (Drainagevlies): Es ist üblich, die Kiespackung mit einem Geotextil zu umhüllen, um das Einschlämmen von feineren Bodenteilchen zu verhindern.
Welche Fehler sollte man beim Verlegen einer Drainage vermeiden?
Beim Verlegen einer Drainage können sich schnell Fehler einschleichen, die später teure Folgen haben können. Kennen Sie diese häufigen Fallen, um Ihr Projekt erfolgreich und dauerhaft umzusetzen. Ein wenig Voraussicht erspart Ihnen viel Ärger und zusätzliche Arbeit.
- Fehlende Genehmigung: Bevor Sie überhaupt den Spaten in die Hand nehmen, prüfen Sie unbedingt, ob Sie eine Genehmigung von Ihrer Gemeinde oder dem zuständigen Amt benötigen. Das Übergehen dieser Formalität kann zu teuren Rückbauarbeiten führen.
- Kein Versickerungstest: Ohne einen Versickerungstest wissen Sie nicht, ob Ihr Boden überhaupt in der Lage ist, Wasser aufzunehmen. Ist die Rate zu gering, ist die Drainage gegebenenfalls sinnvoll, aber die Planung der Ableitung muss angepasst werden.
- Ignorieren des Grundwasserspiegels: Eine Drainage ist nicht erlaubt, wenn der Grundwasserspiegel auf Höhe des Fundaments liegt. Dies ist ein entscheidender Faktor, der vorab geklärt werden muss, um rechtliche Probleme und eine unwirksame Drainage zu vermeiden.
- Falsches Gefälle: Ein Gefälle von mindestens 0,5 % ist vorgeschrieben, aber 2 % werden empfohlen, um sicherzustellen, dass das Wasser effizient abfließt. Ein zu geringes oder gar fehlendes Gefälle führt zu stehendem Wasser in den Rohren und Funktionsstörungen.
- Unzureichende Tiefe: Die Drainagerohre müssen unterhalb der Fundamentoberkante, typischerweise 20 cm darunter, beginnen. Eine zu hohe Verlegung kann dazu führen, dass Wasser dennoch an das Fundament gelangt.
- Verzicht auf Revisionsschächte: T-Stücke und Revisionsschächte in jeder Ecke sind keine optionalen Extras. Sie sind essenziell für die spätere Kontrolle, Spülung und Wartung des Systems. Ohne sie wird die Fehlerbehebung im Problemfall extrem aufwendig.
- Falsche Materialwahl: Verwenden Sie für die Hausdrainage keine gelben Drainagerohre. Diese sind oft nicht für die hohen Anforderungen einer Gebäudedrainage ausgelegt und können schnell an ihre Leistungsgrenzen stoßen.
- Vernachlässigung der Gebäudeabdichtung: Eine Drainage ist eine Ergänzung, kein Ersatz für eine funktionstüchtige Bauwerksabdichtung. Beide Systeme müssen Hand in Hand arbeiten, um Ihr Haus umfassend zu schützen.
- Graben zu nah am Haus: Der Graben für die Drainage sollte etwa 50 cm von der Hauswand entfernt sein, um ausreichend Platz für das Kiesbett und die Arbeitsabläufe zu schaffen.
Die Informationen in diesem Artikel dienen nur als Richtwert. Für jedes Bauvorhaben sollten Sie einen qualifizierten Fachmann konsultieren, der Ihre spezifische Situation gemäß den geltenden Normen beurteilen kann.
FAQ
Was ist der Hauptzweck einer Drainage am Haus?
Der Hauptzweck einer Drainage am Haus ist es, die Grundmauern vor Feuchtigkeit zu schützen, die von außen in den Kellerbereich eindringt. Sie sammelt auftretendes Wasser und leitet es kontrolliert ab, um Bauschäden und Schimmelbildung zu verhindern.
Muss ich für das Verlegen einer Drainage eine Genehmigung einholen?
Ja, es ist unbedingt ratsam, vor Beginn der Arbeiten zu prüfen, ob Sie eine Genehmigung der Gemeinde beziehungsweise vom zuständigen Amt benötigen. Die Vorschriften können je nach Standort variieren.
Welches Gefälle ist für Drainagerohre ideal?
Das Drainagerohr sollte mit einem Gefälle von mindestens 0,5 % verlegt werden. Ein Gefälle von 2 % wird jedoch empfohlen, um eine optimale Entwässerung zu gewährleisten und das Risiko von Verstopfungen zu minimieren.
In welcher Tiefe beginnt das Drainagerohr im Verhältnis zum Fundament?
Das Drainagerohr sollte 20 cm unter der Oberkante des Fundaments beginnen und unterhalb der gesamten Fundamentoberkante verlegt werden, um einen umfassenden Schutz zu bieten.
Welche Rolle spielt die DIN 4095 beim Drainage verlegen?
Die DIN 4095 ist die maßgebliche Norm in Deutschland für Gebäudedrainagen. Sie regelt unter anderem die Anforderungen an Drainagerohre und die korrekte Verlegung, um die Funktionalität und Langlebigkeit des Systems zu gewährleisten.
