Ein solides Dach über dem Kopf schützt vor Wind und Wetter. Es bildet das Fundament für ein behagliches Zuhause und ist ein entscheidender Teil der Gebäudestatik. Als traditionelle Bauweise ist das Sparrendach dabei besonders, die seit Jahrtausenden bewährt ist und auch heute noch viele Bauherren überzeugt.
Das Wichtigste in Kürze:
- Ein Sparrendach ist eine traditionelle Dachkonstruktion, bei der sich jeweils zwei Sparren am First zu einem Dreieck verbinden und die gesamte Dachlast tragen.
- Es bietet stützenfreie Dachräume, was viel Freiheit bei der Raumgestaltung ermöglicht und im Vergleich zum Pfettendach oft einfacher und günstiger ist.
- Die Konstruktion eignet sich vorzugsweise für Gebäudetiefen von 7 bis 9 Metern und erfordert eine Dachneigung von mindestens 30 bis 60 Grad, um statische Zugkräfte optimal abzuleiten.

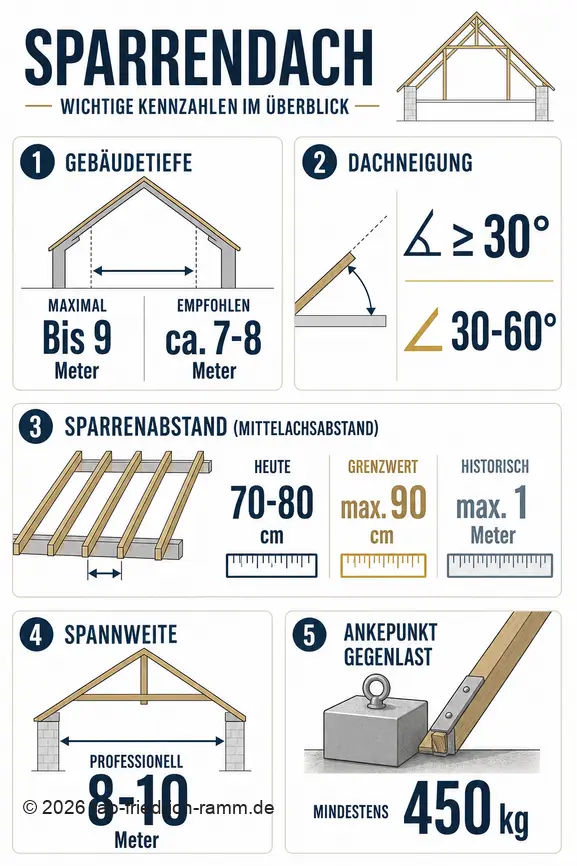

Wichtige Zahlen
| Datenpunkt | Wert |
|---|---|
| Optimale Dachneigung | 30 bis 60 Grad |
| Empfohlene Gebäudetiefe | 7 bis 9 Meter |
| Typischer Sparrenabstand | 70 bis 90 cm |
Was ist ein Sparrendach?
Das Sparrendach ist eine der ältesten und traditionellsten Dachkonstruktionen in Mittel- und Nordeuropa, die für geneigte Dächer eingesetzt wird. Seine Beliebtheit verdankt es seiner einfachen und äußerst stabilen Bauweise, die sich seit Jahrtausenden bewährt hat. Es ist ein Meisterstück der Zimmermannskunst.
Definition und Grundelemente
Im Kern besteht ein Sparrendach aus einer Reihe von sich gegenüberliegenden Sparrenpaaren, die auch als Gebinde bezeichnet werden. Diese Paare treffen sich am oberen Punkt, dem First, wo sie sich gegenseitig stützen. Von dort aus verlaufen die Sparren schräg nach unten bis zur Traufe, der Dachkante, wo die Dachrinne sitzt. Die Dachsparren sind die tragenden Elemente: Sie nehmen die gesamte Last des Daches, inklusive der Dachhaut, des Winds und des Schnees, auf und leiten diese zu den Traufen ab. Am Fußpunkt, also am unteren Ende der Sparren, müssen die Balken fest und unverschieblich aufliegen.
Historische Entwicklung des Sparrendachs
Die Geschichte des Sparrendachs reicht weit zurück. Es gilt als die älteste Form der Dachkonstruktionen in unseren Breiten. Schon um 1500 v. Chr. entstanden im nördlichen Mitteleuropa dreischiffige Wohnstallhäuser, die bereits ohne die damals üblichen mittleren Pfostenreihen auskamen, welche sonst die Firstpfette getragen hätten. Dies zeigt, wie früh die Menschen die statischen Vorteile dieser Konstruktion erkannten und für stützenfreie Innenräume nutzten. Im 19. Jahrhundert wurde das Sparrendach in Deutschland zwar vielfach vom Pfettendach verdrängt, erlebte aber nach dem Zweiten Weltkrieg eine Renaissance, insbesondere bei Einfamilienwohnhäusern, oft auch in Form des Kehlbalkendachs.
Unterschiede zum Pfettendach
Der grundlegende Unterschied zwischen einem Sparren- und einem Pfettendach liegt in der Art, wie die Dachlasten abgetragen werden und ob Stützen im Dachraum benötigt werden. Beim Sparrendach tragen die Sparren die Lasten direkt und leiten diese zu den Außenwänden oder der obersten Geschossdecke ab. Dies führt zu einem stützenfreien Dachraum, da keine zusätzlichen Pfosten oder Zwischenauflager im Inneren nötig sind. Im Gegensatz dazu werden beim Pfettendach die Sparren zusätzlich von horizontalen Pfetten getragen, die wiederum auf vertikalen Stützen im Dachraum aufliegen. Das Sparrendach ist aufgrund seiner direkten Lastabtragung und des geringeren Holzverbrauchs im Vergleich zum Pfettendach oft günstiger und einfacher zu errichten.
Wie ist ein Sparrendach aufgebaut?
Ein Sparrendach basiert auf einem stabilen Dreiecksverband, der durch die Verbindung der Sparrenpaare mit einem Binderbalken entsteht. Diese geometrische Form gewährleistet die statische Stabilität des gesamten Daches. Diese simple, aber geniale Konstruktion hält die enormen Kräfte von Wind und Schnee über Jahrzehnte und Jahrhunderte stand.

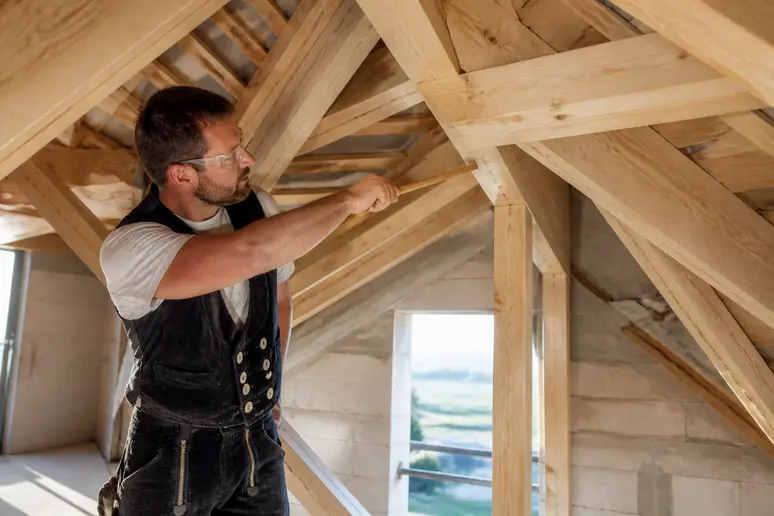

Die Konstruktion der Sparrenpaare (Gebinde)
Jedes Gebinde besteht aus zwei schrägen Kanthölzern, den Sparren, die sich am First gegenseitig abstützen. Am oberen Punkt treffen die Holzbalken mittig zusammen und sind fest miteinander verbunden. Die Sparren sind dabei sowohl Druck- als auch Biegebeanspruchungen ausgesetzt, die durch die Dachlasten entstehen. Die am Fußpunkt der Sparren in Sparrenrichtung auftretenden Druckkräfte werden in eine horizontale und eine vertikale Kraftrichtung aufgeteilt. Die Sparrenpaare stehen fest und unverschieblich auf ihrem jeweiligen Auflager.
Die Rolle von Binderbalken und Deckenkonstruktion
Die Horizontalkräfte, die an den Fußpunkten der Sparren entstehen, müssen von der Deckenkonstruktion aufgenommen werden. In traditionellen Konstruktionen dienen hier die Deckenbalken als waagerechte Verbindung und Zugband zwischen den beiden Sparrenfüßen, oft auch als Zerrbalken bezeichnet. Steht das Dach auf einer Holzbalkendecke, sind die Sparrenpaare am Fußpunkt jeweils fest mit einem Deckenbalken verbunden. Bei einer Massivdecke aus Stahlbeton endet der Fußpunkt der Sparren auf einem Auflagerbalken, oder es werden Aufkantungen beziehungsweise an die Bewehrung der Decke angeschlossene Metallverbinder genutzt. Diese Verbindung fängt den Horizontalschub ab, der an den Traufen entsteht.
Maßnahmen zur Längsaussteifung (Windrispen)
Um das Ausknicken der Sparren durch lotrecht wirkende Normalkräfte zu verhindern und die Dachkonstruktion zusätzlich in Längsrichtung abzustützen, sind Längsaussteifungen notwendig. Dies kann auf verschiedene Weisen geschehen: durch hölzerne Windrispen, Windrispenbänder aus Metall, schräg verlaufende Schalbretter oder Schalplatten. Auch ein (Dach-)Stuhl mit Kopfbändern kann hier zum Einsatz kommen, obwohl dieser die stützenfreie Natur des Sparrendachs in gewissem Maße aufhebt. Häufig werden Latten, die schräg ansteigend unter die Sparren genagelt werden, als Windrispen verwendet, um die gesamte Dachfläche zu stabilisieren.
Typische Sparrenabstände
Der Abstand zwischen den einzelnen Sparrenpaaren ist wichtig für die Stabilität und die Lastverteilung. Bei modernen Konstruktionen liegt der Sparrenabstand heute meist zwischen 70 und 80 cm und sollte 90 cm nicht überschreiten. In traditionellen Holzbauweisen, insbesondere bei Standard-Konstruktionen mit Dachlatten oder horizontalen Schalbrettern, betrug der Abstand der Sparren untereinander meist höchstens einen Meter. Dieser Abstand ermöglicht eine effiziente Lastabtragung und dient gleichzeitig als Befestigungsuntergrund für die Dachlatten, auf denen später die Dacheindeckung montiert wird.

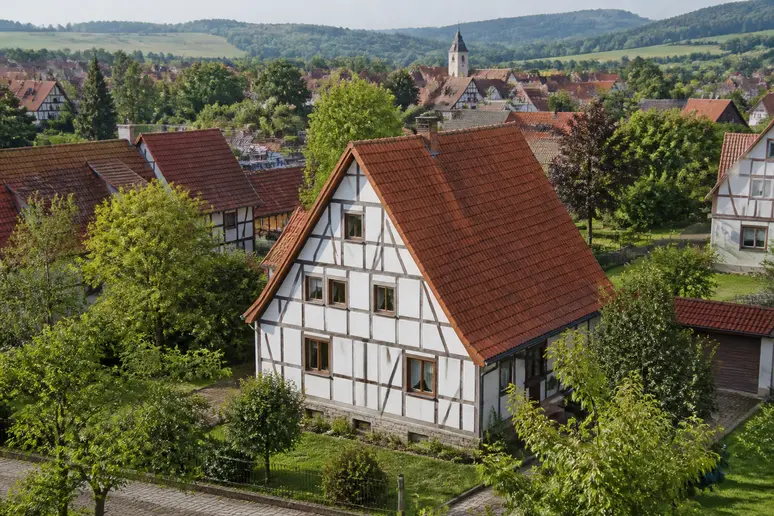

Welche Dachneigung ist für ein Sparrendach ideal?
Die Dachneigung ist wichtig für die Statik und die Funktionalität eines Sparrendachs. Sie beeinflusst, wie gut die Kräfte abgeleitet werden und welche Belastungen die Konstruktion aushalten muss. Eine falsche Neigung kann zu erheblichen Problemen führen, da die Zugkräfte überproportional ansteigen können.
Optimale Neigungsbereiche
Aus konstruktiver und wirtschaftlicher Sicht sollte die Dachneigung eines Sparrendachs idealerweise zwischen 30 und 60 Grad liegen. In diesem Bereich arbeitet die Konstruktion am effizientesten und die Kräfte werden optimal verteilt. Traditionell wurde das einfache hölzerne Sparrendach vorzugsweise bei einer Dachneigung von mindestens 30 Grad gebaut. Dieser Neigungsbereich stellt sicher, dass die auftretenden Kräfte beherrschbar bleiben.
Auswirkungen flacherer Dächer auf Kräfte
Für Dachneigungen unter 30 Grad kommt ein Sparrendach kaum zum Einsatz, da die statischen Bedingungen ungünstig werden. Bei flacheren Dächern nehmen die horizontalen Zugkräfte in den Sparren und damit auch in den Deckenbalken oder Massivdecken überproportional zu. Das bedeutet, die Sparren können diese erhöhten Zugkräfte nicht mehr effektiv tragen, was die gesamte Konstruktion schwächt. Insbesondere bei einer Dachneigung von unter 45 Grad übersteigen die horizontalen Zugkräfte bereits die gesamte vertikale Last des Daches, was die Anforderungen an die Verankerung extrem erhöht. Die Einhaltung des empfohlenen Neigungsbereichs ist entscheidend für Langlebigkeit und Sicherheit des Daches.
Welche Vorteile bietet ein Sparrendach?
Das Sparrendach überzeugt durch eine Reihe von Vorteilen, die es für viele Bauprojekte attraktiv machen. Es ist eine Bauweise, die empfohlen wird, wenn die Rahmenbedingungen passen und stützenfreie Räume gefragt sind.
Stützenfreie Dachräume
Der größte Vorteil eines Sparrendachs gegenüber anderen Konstruktionen ist, dass es keine Stützen im Dachraum benötigt. Das bedeutet, der gesamte Dachraum kann ohne störende Pfosten oder Säulen genutzt werden. Dies bietet enorme Freiheit bei der Gestaltung des Dachgeschosses, sei es für Wohnzwecke, als Atelier oder als großzügiger Stauraum. Man muss sich keine Gedanken über das Umplanen von Wänden oder das Integrieren von Stützen in die Einrichtung machen, ein klares Plus für die Flexibilität.
Einfachheit und Kostenersparnis im Vergleich
Das Sparrendach ist eine relativ einfache Konstruktion, die sich schnell errichten lässt. Im Vergleich zum Pfettendach ist es oft günstiger und unkomplizierter aufzubauen, da weniger verschiedene Holzbauteile und Anschlüsse nötig sind. Die direkte Lastabtragung über die Sparren und die Dreiecksform der Gebinde tragen zu dieser Effizienz bei. Diese Einfachheit reduziert Materialkosten, Arbeitsaufwand und damit die Gesamtkosten für den Dachstuhl.
Nutzung als Geschossdecke
Ein weiterer praktischer Vorteil ist die Möglichkeit, die Binderbalken als Geschossdecke zu nutzen. Die Deckenbalken, die die Sparrenfüße miteinander verbinden, bilden bereits eine tragfähige Ebene, die direkt als Untergrund für den Fußboden des oberen Geschosses dienen kann. Dies spart zusätzliche Konstruktionsschritte und Material, was wiederum die Bauzeit verkürzt und das Budget schont. Dieses Detail erweitert die Funktionalität des Daches über seinen reinen Schutz hinaus.
Welche Nachteile hat ein Sparrendach?
Wo Licht ist, da ist auch Schatten, das gilt auch für das Sparrendach. Trotz seiner vielen Vorteile gibt es bestimmte Einschränkungen und Herausforderungen, die man bei der Planung berücksichtigen sollte. Es ist wichtig, diese Punkte zu kennen, um später keine Überraschungen zu erleben.
Einschränkungen durch Dachschrägen
Ein offensichtlicher Nachteil des Sparrendachs ist, dass die steilen Dachschrägen den nutzbaren Dachraum verkleinern. Während der Raum stützenfrei ist, geht an den Rändern wertvolle Stellfläche verloren, was die Einrichtung erschweren kann. Möbel müssen oft maßangefertigt oder passend gewählt werden, um den Raum optimal auszunutzen. Mit einer Drempelkonstruktion lässt sich zwar zusätzlicher Wohnraum unter den Schrägen gewinnen, dies erfordert jedoch einen zusätzlichen konstruktiven Aufwand und kann die Vorteile der Einfachheit teilweise wieder aufheben.
Beschränkte Gebäudetiefe
Sparrendächer eignen sich hauptsächlich für kleinere Gebäude. Ihre Konstruktion ist am effektivsten für Gebäudetiefen von maximal neun Metern. Das einfache hölzerne Sparrendach wird vorzugsweise bei kleinen Gebäudetiefen von 7 bis 8 Metern und einer Dachneigung von mindestens 30 Grad gebaut. Bei natürlich gewachsenen Holzquerschnitten können Haustiefen bis ca. 7,50 Metern realisiert werden, während ein zimmermannsmäßig hergestelltes Sparrendach eine Spannweite zwischen acht und zehn Metern erreichen kann. Für größere Spannweiten oder Gebäudetiefen, insbesondere bei flacheren Dächern, sind meist komplexere Konstruktionen wie das Kehlbalkendach oder das Pfettendach erforderlich, da die horizontalen Zugkräfte sonst zu groß werden.
Aufwand bei nachträglichen Öffnungen
Die Dreiecksform eines Sparrendaches ist statisch sehr effizient, macht aber nachträgliche Änderungen aufwendiger. Die Anordnung und Dimensionierung von Dachausschnitten und Dachgauben, zum Beispiel für zusätzliche Lichtquellen oder Dachterrassen, birgt einige Einschränkungen. Jede Öffnung muss sorgfältig geplant und ausgeführt werden, da sie die tragende Struktur des Dachstuhls beeinflusst. Das Einfügen von Wechseln und die Kompensation der unterbrochenen Sparren erfordern präzise Zimmererarbeiten und können den Aufwand und die Kosten erheblich steigern.
Was ist ein Kehlbalkendach?
Manchmal stößt man bei der Planung eines Sparrendaches an Grenzen, besonders wenn es um größere Gebäudetiefen oder spezielle Anforderungen geht. Hier kommt das Kehlbalkendach ins Spiel, eine clevere Weiterentwicklung, die die Vorteile des Sparrendaches bewahrt und gleichzeitig einige seiner Nachteile ausgleicht.
Weiterentwicklung des Sparrendachs
Das Kehlbalkendach ist, wie der Name schon andeutet, eine Weiterentwicklung des Sparrendachs. Es greift das bewährte Prinzip der Sparrenpaare auf, ergänzt es aber um ein entscheidendes Element: den Kehlbalken. Nach dem Zweiten Weltkrieg wurde diese Bauweise in Deutschland sehr populär, insbesondere für Einfamilienwohnhäuser, da sie robust und anpassungsfähig ist. Im Gegensatz zum reinen Sparrendach, das für frei stehende Gebinde genutzt wird, ermöglicht das Kehlbalkendach größere Spannweiten und tiefere Gebäude.
Funktion des Kehlbalkens
Der Kehlbalken ist ein horizontal verlaufender Balken, der die beiden Sparren eines Sparrenpaars in etwa auf halber Höhe oder im oberen Drittel verbindet. Seine Hauptfunktion besteht darin, die Sparren gegeneinander abzustützen und so die Durchbiegung bei Windlast und einseitiger Schneelast zu verringern. Er wirkt als eine Art Riegel, der die Sparren zusätzlich stabilisiert und ihre Knicklänge reduziert. Dadurch können die Sparren schlanker dimensioniert werden oder größere Gebäudetiefen realisiert werden, ohne dass die Stabilität darunter leidet. Zudem kann die Kehlbalkenlage, ähnlich wie die Binderbalken im Sparrendach, als Geschossdecke genutzt werden, was den Dachraum noch vielseitiger macht.
Wie berechnet man die Sparrenlänge?
Die Berechnung der Sparrenlänge ist ein grundlegender Schritt bei der Planung eines Sparrendachs. Sie ist entscheidend, damit die Sparren exakt passen und die Dachform korrekt ist. Keine Sorge, hier müssen wir nicht in komplizierte Berechnungen abtauchen, sondern verlassen uns auf ein bewährtes mathematisches Prinzip.
Anwendung des Satzes des Pythagoras
Für die Berechnung der Sparrenlänge bedient man sich des bekannten Satzes des Pythagoras. Da ein Sparrenpaar mit der obersten Geschossdecke ein rechtwinkliges Dreieck bildet (oder zumindest ein gleichschenkliges Dreieck, das man in zwei rechtwinklige Dreiecke teilen kann), lässt sich die Länge der schrägen Seite, also des Sparrens, einfach ermitteln. Man stellt sich dabei vor, dass die halbe Spannweite des Gebäudes und die Dachhöhe die Katheten des Dreiecks bilden, während der Sparren die Hypotenuse darstellt.
Benötigte Maße für die Berechnung
Um die Sparrenlänge korrekt zu berechnen, benötigen Sie zwei entscheidende Maße: die halbe Spannweite des Daches und die Dachhöhe. Die Spannweite ist die Gesamtbreite des Gebäudes von Traufe zu Traufe. Die Dachhöhe ist der vertikale Abstand vom Fußpunkt des Sparrens (Traufe) bis zum First. Die Formel lautet dann:
Sparrenlänge = Quadratwurzel aus (halbe Spannweite² + Dachhöhe²)
Mit diesen beiden Werten können Sie die genaue Länge jedes Sparrens bestimmen. Denken Sie daran, immer ein paar Zentimeter Zugabe für spätere Anpassungen und den Dachüberstand einzuplanen. So stellen Sie sicher, dass alles passt und Ihr Dach am Ende nicht nur stabil, sondern auch optisch ansprechend wird.
Die Informationen in diesem Artikel dienen nur zur Orientierung. Für jedes Bauvorhaben konsultieren Sie einen qualifizierten Fachmann, der Ihre spezifische Situation gemäß den geltenden Normen beurteilen kann.
FAQ
Was ist der Hauptunterschied zwischen Sparren- und Pfettendach?
Der Hauptunterschied liegt darin, dass das Sparrendach keine tragenden Stützen im Dachraum benötigt, da die Sparren sich direkt am First gegenseitig abstützen und die Lasten zu den Außenwänden leiten. Ein Pfettendach hingegen verwendet horizontale Pfetten, die wiederum auf vertikalen Stützen im Dachraum aufliegen, um die Sparren zu tragen.
Für welche Gebäudetiefe ist ein Sparrendach am besten geeignet?
Ein Sparrendach eignet sich am besten für kleinere Gebäude mit einer Gebäudetiefe von etwa 7 bis 9 Metern. Bei größeren Tiefen steigen die statischen Anforderungen und Zugkräfte am Fußpunkt der Sparren stark an, weshalb dann oft Kehlbalkendächer oder Pfettendächer bevorzugt werden.
Warum ist die Dachneigung bei einem Sparrendach so wichtig?
Die Dachneigung ist entscheidend, weil sie die Verteilung der Lasten und die entstehenden Zugkräfte beeinflusst. Eine optimale Neigung zwischen 30 und 60 Grad sorgt dafür, dass die Sparren die Lasten effektiv ableiten können. Bei flacheren Dächern unter 30 Grad nehmen die horizontalen Zugkräfte überproportional zu, was die Stabilität der gesamten Konstruktion beeinträchtigen kann.
Können Dachgauben oder Dachfenster nachträglich in ein Sparrendach eingebaut werden?
Ja, Dachgauben oder Dachfenster können nachträglich eingebaut werden, allerdings ist der Aufwand dabei höher als bei anderen Dachkonstruktionen. Da das Sparrendach ein durchgängiges Tragsystem ist, müssen unterbrochene Sparren durch spezielle Wechselkonstruktionen ersetzt werden, was eine sorgfältige Planung und präzise Zimmererarbeiten erfordert, um die Statik nicht zu gefährden.
Ist ein Sparrendach günstiger als ein Pfettendach?
Oftmals ja. Das Sparrendach gilt im Allgemeinen als einfacher und kostengünstiger in der Errichtung im Vergleich zu einem Pfettendach. Dies liegt an der reduzierten Anzahl unterschiedlicher Holzbauteile und der direkten Lastabtragung, die den Montageaufwand verringert. Die Kosteneinsparung hängt jedoch immer vom spezifischen Projekt und den lokalen Gegebenheiten ab.
